redistribution de routes entre RIP et OSPF

Le principe de la redistribution de routes consiste à collecter les informations
relatives aux routes apprises via un protocole de routage et à les injecter dans un autre domaine de routage.

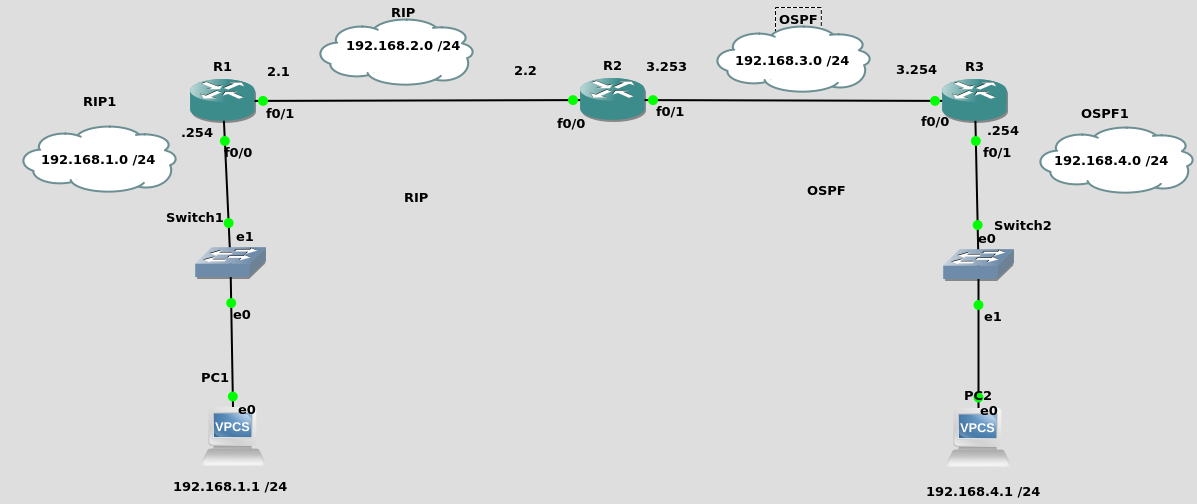

Dans cette architecture, nous avons deux protocoles de routage qui seront activer : l’un est le RIP et l’autre est le OSPF . Le routeur de bordure séparant les deux AS est le routeur R2 sur lequel nous ferons la redistribution de routes nécessaire.

Etape 1 : Configuration IP des routeurs (attribution des adresses IP respectives aux différentes interfaces des routeurs)

Sur R1

Sur R2

Sur R3

Etape 2 : Déclaration des routes sur chaque routeur selon les protocoles respectifs

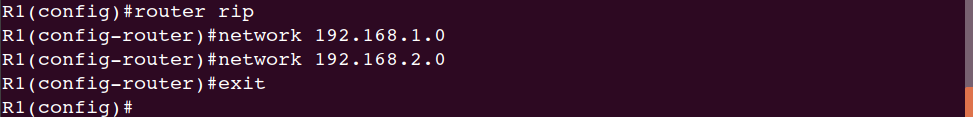

Sur R1 c'est le protocole RIP qui sera activé

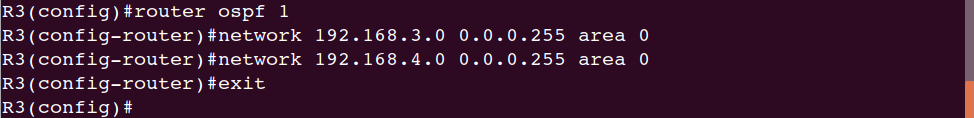

Sur R3 c'est le protocole OSPF qui sera activé

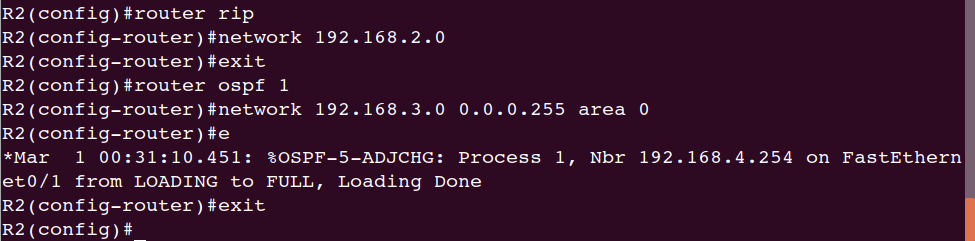

Sur R2, Déclarons tout d'abord les réseaux selon les protocoles respectifs:

A gauche c'est du RIP , à droite c'est du OSPF

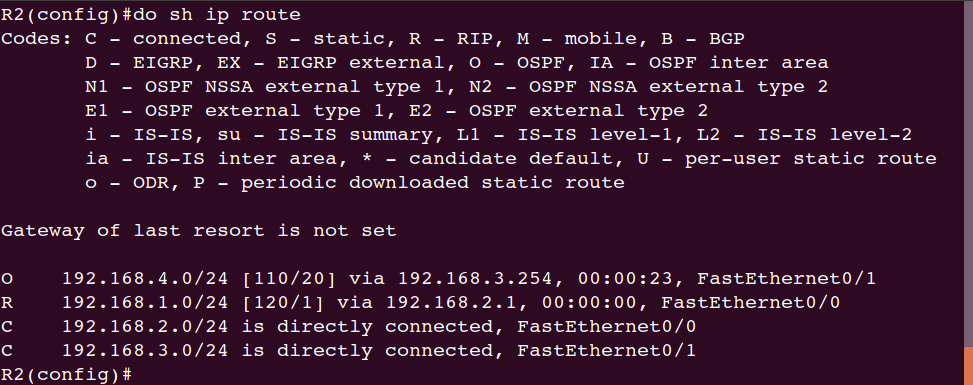

Faisons un saut dans sa table de routage

Nous voyons que les routes apprises par les protocoles RIP et OSPF sont bien présentes dans sa table de routage

Faisons la redistribution de route proprement dite

• RIP vers OSPF

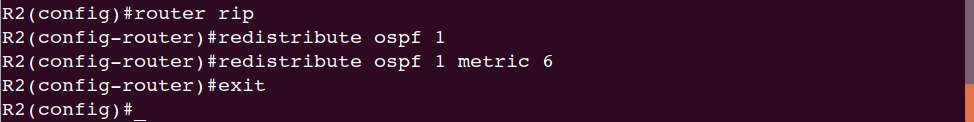

• OSPF dans RIP

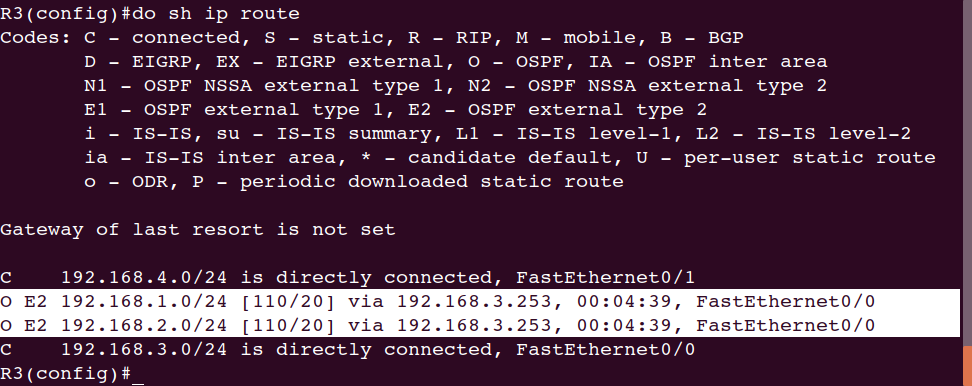

faisons à nouveau un saut dans la table de routage de R3

Nous sommes sur la bonne voie!

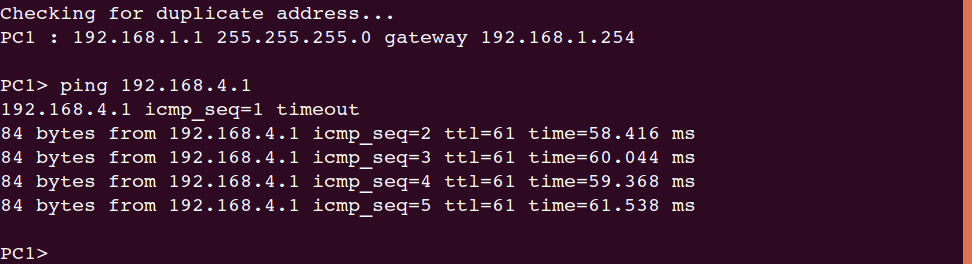

Faisons un test de connectivité vers PC2 depuis PC1

Les deux machines communiquent bel et bien malgré que le routage soit assuré par deux protocoles différents. C’est la redistribution des routes qui a rendu cela possible !
